MetaPost Grafiken im speedata Publisher nutzen

Die Version 4.3.10 des speedata Publishers kann nun MetaPost-Grafiken ohne Umwege direkt einbinden.

Was ist MetaPost?

MetaPost ist eine Programmiersprache, mit der man Grafiken erstellen kann. So erzeugt man beispielsweise aus folgendem Programmcode:

beginfig(1)
    for a=0 upto 9:
      draw (0,0){dir 45}..{dir -10a}(6cm,0);
    endfor
endfig;

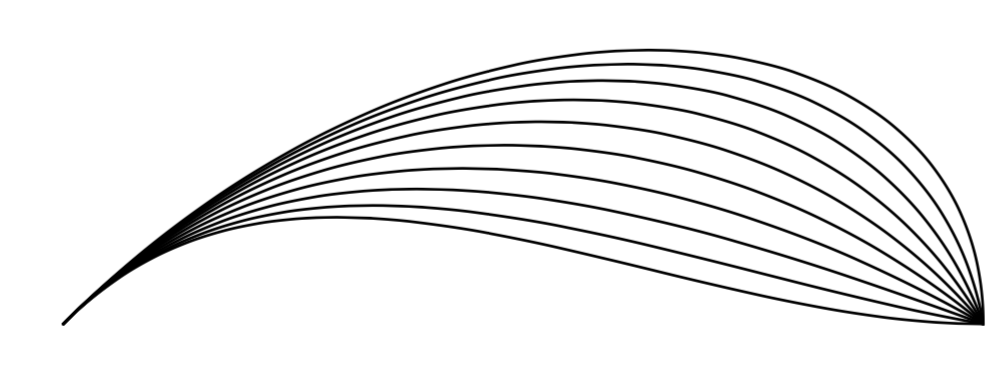

diese Grafik:

Die Zeichenbefehle sehen einfach aus, aber man muss die Syntax schon verinnerlicht haben, um das lesen zu können. Der grundlegende Aufbau sollte aber klar sein.

MetaPost im speedata Publisher

Die Idee ist nun, diese Bilder auch im speedata Publisher nutzen zu können. Dazu definiert man erst eine Grafik und benutzt sie später bei dem Box-Befehl:

<Layout
    xmlns="urn:speedata.de:2009/publisher/en"
    xmlns:sd="urn:speedata:2009/publisher/functions/en">

    <DefineGraphic name="dottedbox">
      beginfig(1);
      pickup pencircle scaled 1mm;
      draw (0,0) -- (box_width,0) -- (box_width, box_height) --
        (box_width, box_height) -- (0, box_height ) -- cycle
        dashed withdots withcolor 0.7red ;
      endfig;
    </DefineGraphic>


    <Record element="data">
        <PlaceObject row="1" column="1">
            <Box height="2" width="5" graphic="dottedbox" />
        </PlaceObject>
    </Record>
</Layout>

Die Breite der Box und die Höhe der Box sind mit den Variablen box_width und box_height in MetaPost definiert. Damit kann man die Grafik an die Vorgaben im Publisher anpassen.

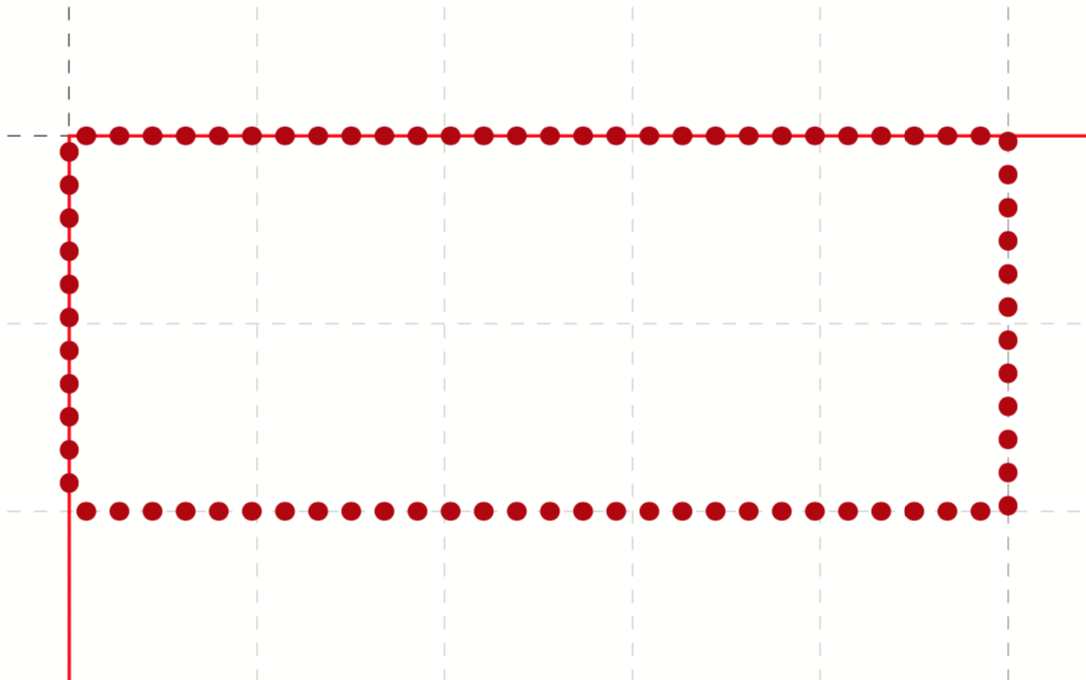

Die gepunkteten Linien entsprechen den Vorgaben der Box. Die Rasterdarstellung wurde eingeschaltet, damit das sichtbar wird.

Koordinaten

Der Ursprung des Koordinatensystems liegt in der linken unteren Ecke der Box, positive Werte gehen also in die Richtung rechts und oben.

Variablen

Es können mit <SetVariable> Variablen für MetaPost gesetzt werden.

<SetVariable
    variable="curcol"
    type="mp:rgbcolor"
    select="'colors_mycolor'"/>

Die Zuweisung wird zu Beginn des MetaPost-Kontexts ausgewertet. Damit steht curcol am Anfang der Grafiken zur Verfügung.

Vordefinierte Werte

Alle Farben, die im Layout definiert werden, können mit dem Präfix color_ in MetaPost benutzt werden:

<DefineColor name="mycolor" value="#FF4E00"/>

<DefineGraphic name="dots">
    beginfig(1);
    pickup pencircle scaled 3mm;
    for i=0 upto 3:
        draw (i * 1cm, i * 1cm) withcolor colors_mycolor ;
    endfor;
    endfig;
</DefineGraphic>

<Record element="data">
    <PlaceObject row="1" column="1">
        <Box height="5" width="1" graphic="dots" />
    </PlaceObject>
</Record>

MetaPost Ressourcen

Es gibt eine Reihe englischer Handbücher und Tutorials für MetaPost:
